Szczegóły Produktu:
|
Nazwa produktu: | Maszyna do montażu dźwigarów mostowych | Kolor: | Dostosowane |
---|---|---|---|
Obecny system ochrony przed przeciążeniem: | włączać | Ograniczony przełącznik: | włączać |
Funkcja ochrony przed niższym napięciem: | włączać | Gwarancja: | 2 lata |
Miejsce pochodzenia: | Henan, Chiny | prędkość jazdy dźwigu: | 5 m/min |
Znamionowy moment podnoszenia: | 500 kn | Zakres: | 50 mln |
Prędkość podnoszenia: | 0-1m/min | Zasilacz: | 380v 3-fazowy lub dostosowany |
gorąca sprzedaż Maszyna do montażu dźwigarów mostów betonowych Podnośnik segmentu belki
Maszyna do montażu dźwigarów mostowychOpis

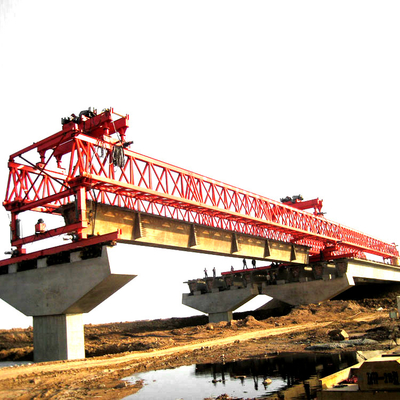

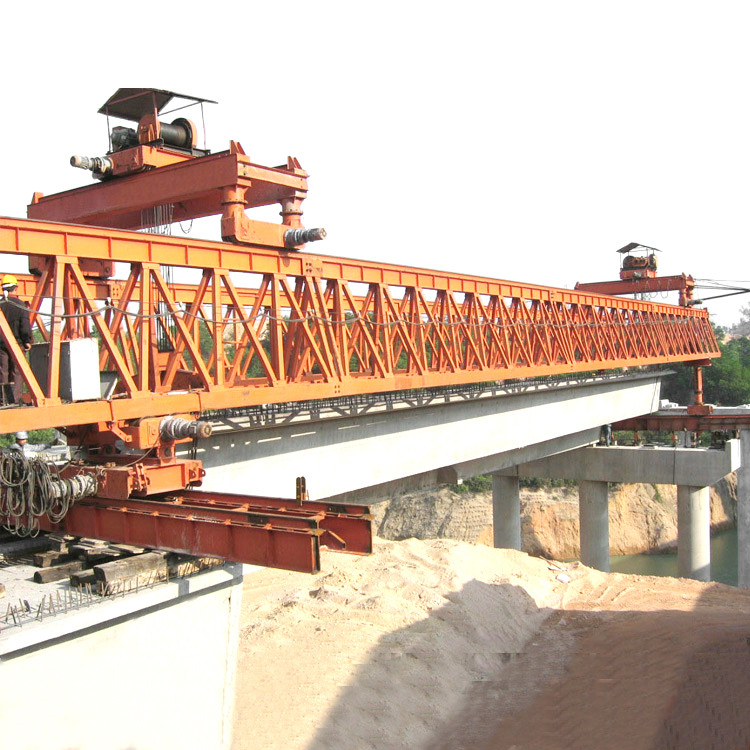

JQ Road Launching Gantry to profesjonalna maszyna budowlana, która służy do przenoszenia prefabrykatów drogowych i belek mostowych do pozycji przyczółków lub podpór, a następnie budowy mostu drogowego lub autostradowego.
Składa się z poziomych ruchomych dźwigarów, głównych dźwigarów, systemu wsporczego, pionowych ruchomych urządzeń bramowych, poziomych ruchomych urządzeń bramowych, układu hydraulicznego i elektrycznego układu sterowania.
Most autostradowy to tablet z belki sprężonej z betonu sprężonego mostu autostradowego lub belka podnosząca do łożyska mostu na specjalnych maszynach budowlanych.Głównie za pomocą zespołu płaskiego samochodu z przesunięciem wzdłużnym belki, elementów dźwigara, systemu nośnego, systemu przesunięcia wzdłużnego, układu poprzecznego, układu hydraulicznego, elementów elektrycznego układu sterowania.
Dźwigar główny to zwykle konstrukcja kratownicowa z podwójną belką.Obecnie konstrukcja mostu autostrady krajowej jest mniej więcej taka sama, główna różnica polega na tym, że wzdłużny most z belką prowadzącą tworzy drogę.Zgodnie z podłużnymi formami belek prowadzących można podzielić na most z pojedynczą belką prowadzącą i most z podwójną belką prowadzącą, zgodnie z formą przelotową dzieli się na most LunGuiShi i maszynę kroczącą.

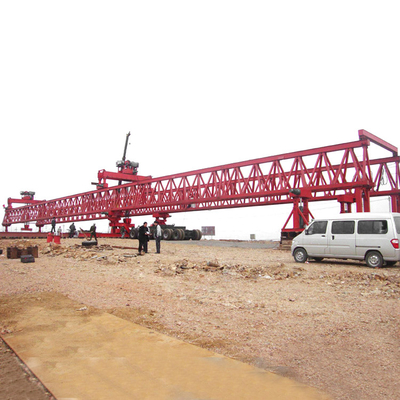

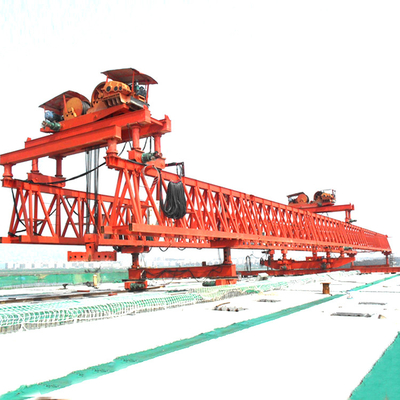

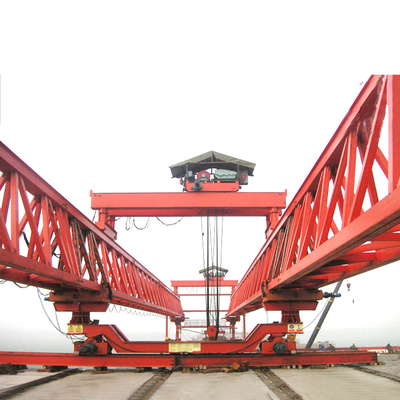

Części SzczegółyMaszyna do montażu dźwigarów mostowych
Maszyna do montażu dźwigarów mostowychParametry
Model produktu | SH50-160 | SH40-140 | SH40-120 | SH35-120 | SH30-80 |
Rozpiętość (m) | 50 | 40 | 40 | 35 | 30 |
Udźwig (T) | 160-260 | 140 | 120 | 120 | 80 |
Prędkość poruszania się żurawia (m/min) | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 |
Prędkość poruszania się wózka (m/min) | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 |
Prędkość podnoszenia wózka (m/min) | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 |
prędkość nośna dźwigara części tylnej (m/min) | 0-9 | 0-9 | 0-9 | 0-9 | 0-9 |
Kąt mostka skośnego (°) | 45 | 45 | 45 | 45 | 45 |
Obowiązujący promień łuku (m) | R350 | R300 | R300 | R300 | R300 |
Moc (kW) | 96 | 96 | 96 | 96 | 96 |
Maszyna do montażu dźwigarów mostowychZalety
* Jest lekki, transport, instalacja i demontaż jest bardzo wygodny
* Wyrzutnia wiązek zapewnia dobrą stabilność, wysoką wydajność, bezpieczeństwo i niezawodność, łatwy w regulacji zmienny krzyż i łatwy w obsłudze
* Nogi nie przechodzą przez pokład mostu podczas ruchu wzdłużnego, nie ma potrzeby układania pionowej ruchomej orbity, zmniejszają nacisk na pokład
* Posiada trzy metody podnoszenia belki prefabrykowanej: z tylnego końca wyrzutni belek na poziomie pokładu, od dołu na poziomie gruntu lub od strony mostu
Maszyna do montażu dźwigarów mostowychFunkcje bezpieczeństwa
Seria Shenghua BL została zaprojektowana z myślą o bezpieczeństwie.Wciągarki wyposażone są w podwójny układ hamulcowy.Na życzenie zapewniamy potrójny system łamania.Przycisk zatrzymania awaryjnego, wyłącznik krańcowy, czujnik znajdują się w wyznaczonym miejscu.Oświetlenie i części zamienne są częścią elementów dostarczanych z naszą wyrzutnią promieni.
Pakowanie i dostawa
Pmetody sprawdzania:
1. Części elektryczne są pakowane w wysokiej jakości skrzynię ze sklejki, aby zmniejszyć zniekształcenia podczas transportu;
2. Belki główne, belki końcowe i wciągnik elektryczny są pakowane w tkaninę z tworzywa sztucznego.Może zmniejszyć ścieranie podczas transportu.
Dmetody dostawy:
1. Jeśli rozmiar 150-tonowej betonowej wyrzutni belek T jest odpowiedni dla kontenerowca, zwykle w kontenerze;
2. Jeśli rozmiar jest zbyt duży, zwykle statkiem masowym lub kontenerem po skróceniu;Sposoby transportu opierają się na obniżeniu kosztów i utrzymaniu wydajności żurawia.
Dczas dostawy:
W ciągu 30 do 40 dni roboczych po otrzymaniu wpłaty.
Ttransport:
ogólnie od 35 dni do 50 dni do portu docelowego.
Często zadawane pytania
1. Jakie informacje powinienem podać, gdy zapytam o 150-tonową betonową wyrzutnię teowników?
1.1 Potrzebujemy rysunku mostu, maksymalnego nachylenia podłużnego i maksymalnego nachylenia poprzecznego;
1.2 Rysunek dźwigara/belki;
2. Jakie są standardy kontroli testu obciążenia 150-tonowej betonowej wyrzutni belek teowych?
2.1 Próba obciążenia dynamicznego 1,1-krotność obciążenia znamionowego, dźwigar główny nie wygina się w dół, wszystkie mechanizmy działają dobrze, parametry wydajności spełniają wymagania projektowe, wszystkie wyłączniki krańcowe i urządzenia blokujące zabezpieczenia są niezawodne, wszystkie części zamienne nie mają pęknięć i elastycznych połączeń, wszystkie silniki i styczniki nie są przegrzane.
2.2 Próba obciążenia statycznego 1,25-krotność obciążenia znamionowego, wszystkie mechanizmy działają prawidłowo, żuraw zatrzymuje się na 20-30 min, podczas gdy obciążenie próbne jest podnoszone na wysokość 10 cm, następnie należy zmierzyć ugięcie dźwigara głównego w dół (teodolit, linijka).Odłóż obciążenie próbne, aby zmierzyć wygięcie górnego dźwigara głównego, powtórz 3 razy, konstrukcja stalowa nie ma trwałych odkształceń;
3. Jak wykonać betonowe dźwigary mostów drogowych?
A.Prefabrykacja pełnej rozpiętości.
B.Prefabrykacja dźwigarów segmentowych.
C.Dźwigar odlewany na miejscu o pełnej rozpiętości.
D.Segment odlewany na miejscu.
4. Co powiesz na konserwację 150-tonowej wyrzutni belek teowych?
4.1 Smarowanie: Wydajność pracy i żywotność wszystkich mechanizmów żurawia w dużym stopniu zależy od smarowania.
4.2 Lina stalowa: Pęknięcie drutu musi być specjalnie zauważone.Nową linę stalową należy natychmiast wymienić ze względu na pęknięty drut, zerwane splotki i zużycie zgodne ze standardem złomowania.
4.3 Rozrzutnik: Rozrzutnik należy regularnie sprawdzać.
4.4 Blok koła pasowego: Przede wszystkim sprawdź stan zużycia bieżni liny, sprawdź, czy kołnierz koła nie jest pęknięty i czy krążek nie zakleszczył się w osi.
4.5 Koła: Regularnie sprawdzaj obrzeże i bieżnik koła, nowe koło należy natychmiast wymienić, ponieważ pęknięcie lub zużycie obrzeża koła sięga 10% grubości koła;Ponowne polerowanie musi być wykonane, ponieważ średnice między dwoma kołami napędowymi na bieżniku różnią się o więcej niż D/600 lub na bieżniku występują poważne blizny.
4.6 Hamulec: Sprawdź raz na zmianę;Hamulec powinien być w dokładnym ruchu, a sworznie nie mogą się zacinać.Szczęki hamulcowe muszą prawidłowo pasować do kół hamulcowych;odstęp między szczękami hamulcowymi jest równy ich otwarciu.
5. Ile personelu i sprzętu do montażu 150-tonowej betonowej wyrzutni belek T w miejscu pracy, którego potrzebujemy?
Personel: sprzęt od 8 do 10 pracowników
Żuraw samochodowy > 50 t : 2 kpl
Lina stalowa Φ19,5 8 m: 4 liny
Miejsca do spania: kilka
Spawarka elektryczna: 1 kpl
Tlen, acetylen: 1 kpl
Młotek (12 funtów i 8 funtów): 1 zestaw dla każdego
Klucz i szczypce: kilka
Gradient: 1 zestaw
