Szczegóły Produktu:
|
| długość wspornika: | 0-15m | Prędkość podnoszenia: | 5-15M/MIN |
|---|---|---|---|
| Prędkość jazdy wózka: | 20-40m/min | Prędkość jazdy żurawia: | 30-50m/min |
| Zasilacz: | 3 fazy 380 V 50 Hz lub żądanie | Podstawowe komponenty: | Łożysko, skrzynia biegów, silnik |
| Znamionowa ładowność: | 50 ton, 20 ton, 40t | Metoda kontroli: | Kontrola kabiny |
| Orzecznictwo: | CE ISO GOST TUV BV | źródło prądu: | 3 fazy 380 V 50 Hz |
| Kolor: | Wniosek | ||
| Podkreślić: | Suwnica do kontenerów warsztatowych,suwnica bramowa do kontroli kabiny,suwnica bramowa do załadunku 50T |
||

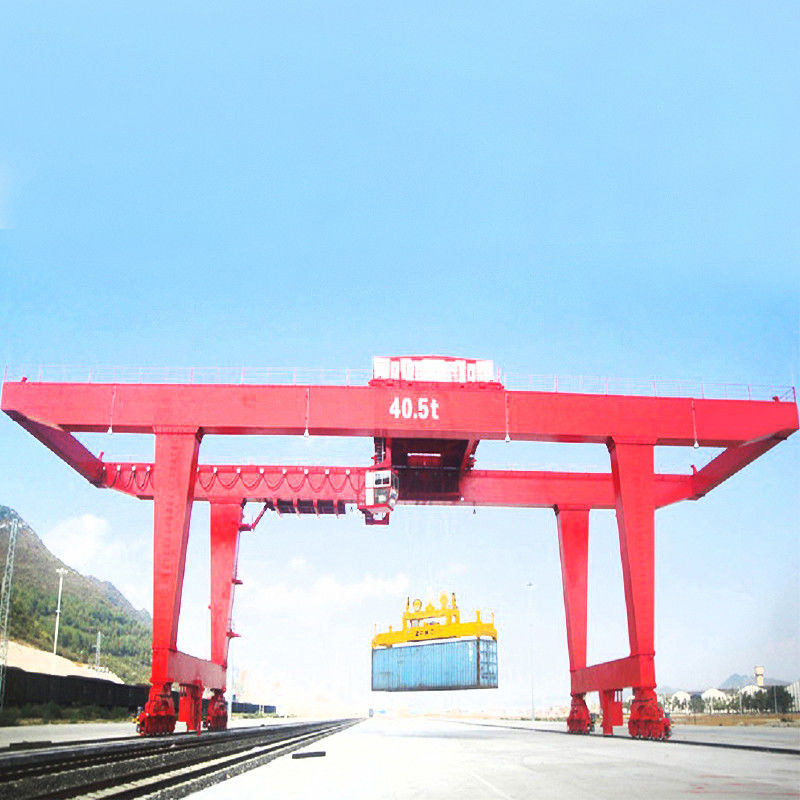

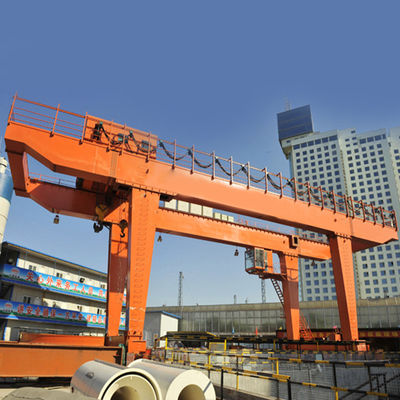

zindywidualizowana suwnica kontenerowa do transportu kontenerów suwnica suwnicowa,
Opis produktu
zindywidualizowana suwnica kontenerowa do transportu kontenerów suwnica suwnicowa,to rodzaj żurawia szynowego używanego do rozładunku, układania i załadunku kontenerów w standardzie ISO 20 stóp, 40 stóp, 45 stóp.Jego zasilanie zapewnia bęben kablowy.Żuraw zawiera trzy mechanizmy: podnoszenie, jazdę wózka i jazdę suwnicową.Wózek poruszający się po torze osadzonym na belce bramowej może służyć między nogami.Żuraw jest w stanie wykonać prosty ruch po szynach.
Aplikacja
Nadaje się do załadunku i rozładunku oraz przeładunku różnych materiałów w magazynach na wolnym powietrzu, placach ładunkowych (materiałowych), stacjach kolejowych, portach i dokach.Cechy tego żurawia: Rama mostu przyjmuje konstrukcję spawalniczą z podwójnym dźwigarem w kształcie pudełka, żuraw działa płynnie, a odporność na wiatr jest dobra, a każdy mechanizm jest wyposażony w urządzenie zabezpieczające.Wady: długi czas dostawy i stosunkowo wysoka cena.
Charakterystyka produktu
Sposób specyfikacji tego produktu jest następujący:
(1) Kontrola naziemna
Przykład: waga podnoszenia: 20t, rozpiętość: 22m, bez wspornika, wysokość podnoszenia 10m, poziom roboczy A5
Reprezentacja: MG20-22-10DA5
(2) Sterowanie salą operacyjną (oddzielne pomieszczenie operacyjne KS i zamknięte pomieszczenie operacyjne BS)
Przykład: waga podnoszenia: 32t, rozpiętość: 18m, wspornik lewy i prawy 5m, wysokość podnoszenia 10m, poziom roboczy A5, praca w zamkniętej sali operacyjnej
Reprezentacja: MG32-18-5 / 5-10BSA5
(3) pilot zdalnego sterowania
Przykład: waga podnoszenia: 10t, rozpiętość: 18m, wysokość podnoszenia 10m, poziom roboczy A5
Reprezentacja: MG10—26—10YA5
Przy zamówieniu należy wskazać przewodzącą formę suwnicy (istnieją dwa rodzaje przewodzących bębnów kablowych i przewodzący drut ślizgowy).
Karta danych technicznych
| Waga podnoszenia (t) | 10 | 16 | 20/10 | 32/10 | 36/16 | 50/10 | |
| Rozpiętość (m) | 18~35 | 18~30 | 18~35 | 22 | 26 | 22~35 | 35 |
|
Wysokość podnoszenia (m)
|
Hak główny | 11,5 | 10,5,12 | 10,5 | 11,5 | 11,5 | 12 |
| Hak pomocniczy | 11 | 12 | 12 | 13 | |||
| Prędkość (m/min) | Hak główny | 8,5 | 7,9 | 7,2 | 7,5 | 7,8 | 6 |
| Hak pomocniczy | 10,4 | 10,4 | 10,5 | 10,4 | |||
| Podróż wózka | 43,8 | 44,5 | 44,5 | 41,9 | 41,9 | 38,13 | |
| Długa podróż | 37,6,40 | 38,36 | 38,36 | 40 | 40,38 | 38 | |
| Klasyfikacja cła | A5 | ||||||
| Źródło prądu |
Trójfazowy prąd zmienny.127~480V 50/60Hz |
||||||
Rysunek schematyczny
Części żurawia
Wystawa
